Kit d’imprimante 3D grand format pour des pièces à l’échelle d’un mètre

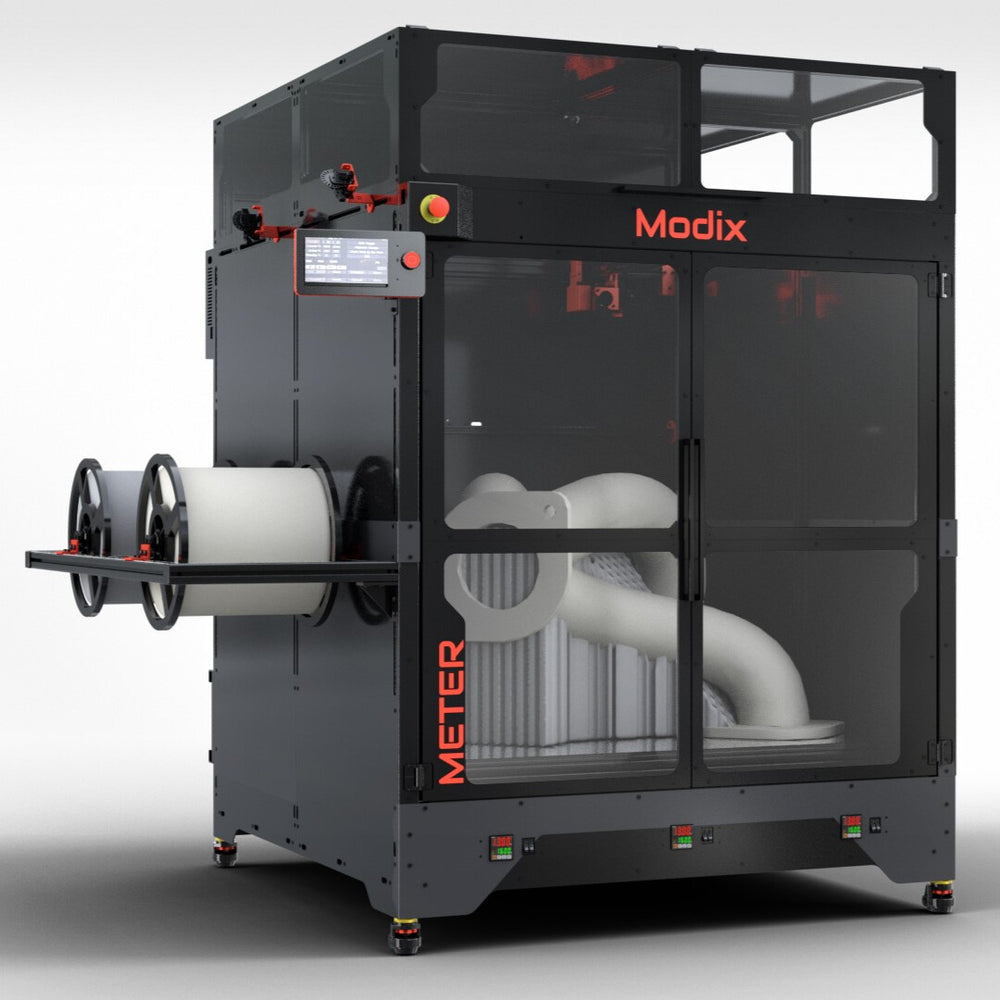

La Modix3D Big Meter V4 est un kit d’imprimante 3D grand format conçu pour produire des pièces jusqu’à 1 010 x 1 010 x 1 010 mm. Elle associe un volume d’impression cubique d’un mètre à des améliorations matérielles de génération 4, des routines d’étalonnage automatisées et des améliorations de l’enceinte visant une utilisation plus régulière sur les impressions de très grande taille.

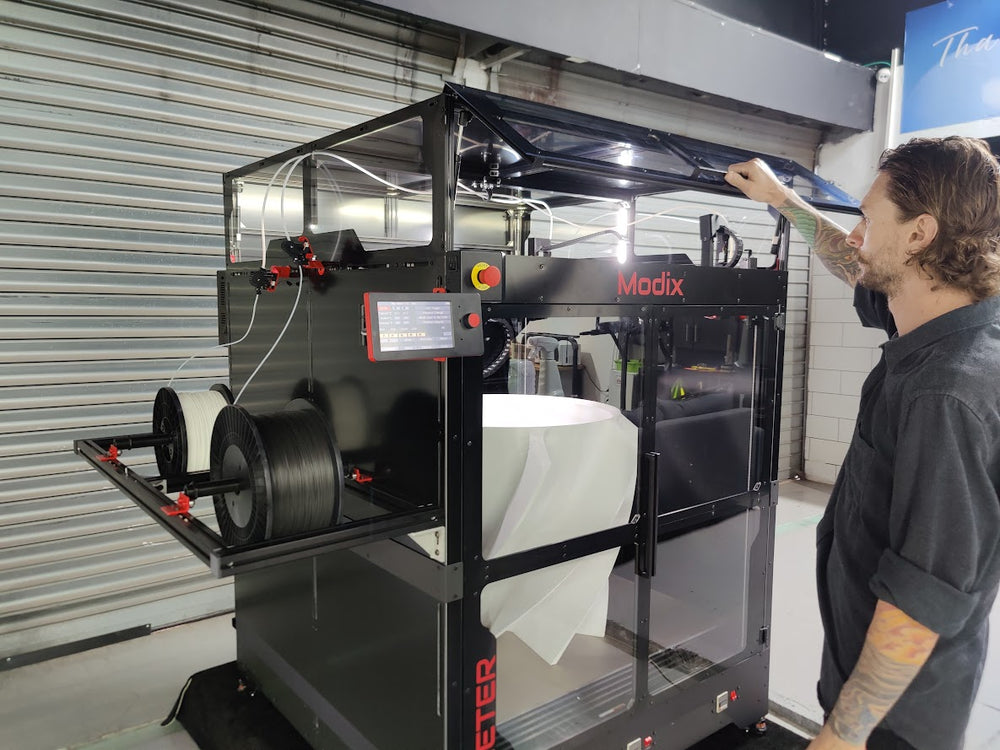

Cette imprimante est livrée sous forme de kit à assembler soi-même, sauf si le service d’assemblage est sélectionné. La plateforme est conçue pour les utilisateurs qui ont besoin de pièces de taille industrielle dans un flux de fabrication de bureau, tout en conservant l’accès aux zones de maintenance, aux commandes frontales et à un matériel de contrôle du mouvement moderne.

Améliorations de l’enceinte et de la conception de génération 4

La révision de génération 4 introduit un design renouvelé ainsi qu’une enceinte plus performante. L’enceinte mise à jour améliore l’accès, l’étanchéité et la visibilité pendant l’impression et la maintenance.

• Capot supérieur pneumatique

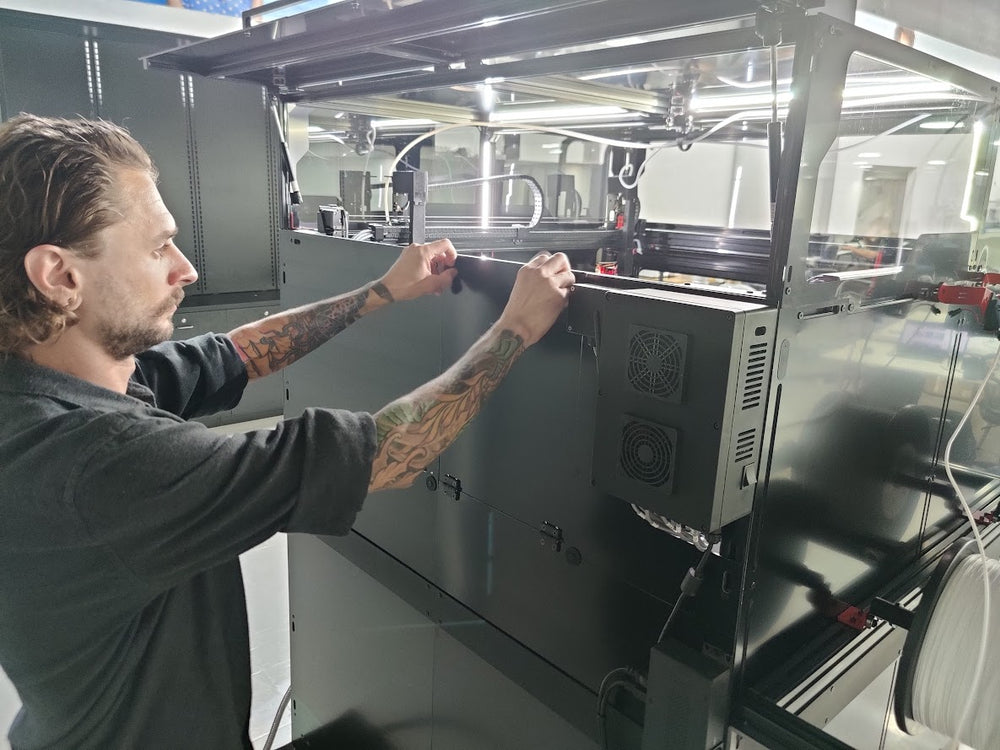

• Trappe arrière d’accès pour la maintenance
• Charnières de porte robustes
• Joints d’étanchéité pour la porte et le capot
• Éclairage LED interne amélioré

Module optionnel d’impression double IDEX pour supports solubles et géométries avancées

Un module optionnel d’impression double IDEX est disponible pour toutes les imprimantes de génération 4. IDEX signifie independent dual extruder, où chaque extrudeur est contrôlé séparément et l’extrudeur inactif est stationné hors de la zone d’impression pendant que l’extrudeur actif imprime.

Cette configuration facilite la production de modèles avancés avec des géométries internes en permettant l’utilisation de filament soluble dans l’eau pour les structures de support.

Ce que comprend le module IDEX

• Sous-système d’impression secondaire : tête d’impression Griffin, détecteur de bourrage, PTFE et support de bobine
• Système de mouvement : moteur secondaire de l’axe Y avec les composants nécessaires, notamment courroies et poulies
• Supports métalliques pour l’axe Y et les têtes d’impression
• Câbles, chaînes porte-câbles et fins de course optiques

Étalonnage automatisé pour une précision d’impression grand format

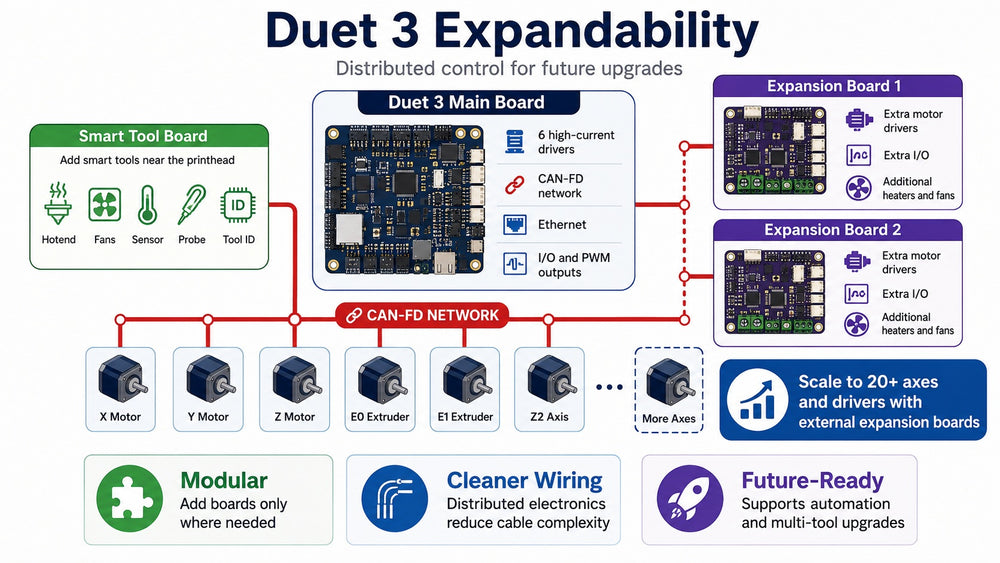

La Big Meter V4 inclut la carte d’extension électronique Duex 5 dans le cadre de la plateforme de génération 4. Avec un pilote de moteur pas à pas dédié attribué à chaque moteur des axes Z et X, l’imprimante prend en charge un ensemble complet de routines d’étalonnage automatisées sur l’ensemble de la machine.

• Étalonnage automatisé de l’inclinaison du plateau
• Nivellement automatique du plateau avec 100 points de mesure
• Alignement du portique
• Étalonnage du décalage Z

L’imprimante utilise également quatre moteurs d’axe X-Z contrôlés individuellement pour prendre en charge l’étalonnage automatique de l’inclinaison du plateau. Ces fonctions sont particulièrement utiles sur une imprimante avec un volume d’impression d’un mètre, où l’alignement et la répétabilité ont un effet plus important sur la qualité des pièces.

Vitesse d’impression plus élevée grâce à un matériel de mouvement amélioré

Les imprimantes Modix de génération 4 sont conçues pour imprimer plus rapidement que les versions précédentes. Le système prend en charge des vitesses de déplacement allant jusqu’à 350 mm/s et une impression de haute qualité à 100 mm/s, avec des vitesses plus élevées disponibles pour des sorties de qualité brouillon.

Ces gains de vitesse proviennent de moteurs NEMA 23 plus puissants sur l’axe X à la place de moteurs NEMA-17. Le poids sur l’axe Y a également été réduit en répartissant la masse d’un moteur en deux moteurs indépendants grâce à la configuration IDEX.

Arrêt d’urgence et commandes frontales plus accessibles

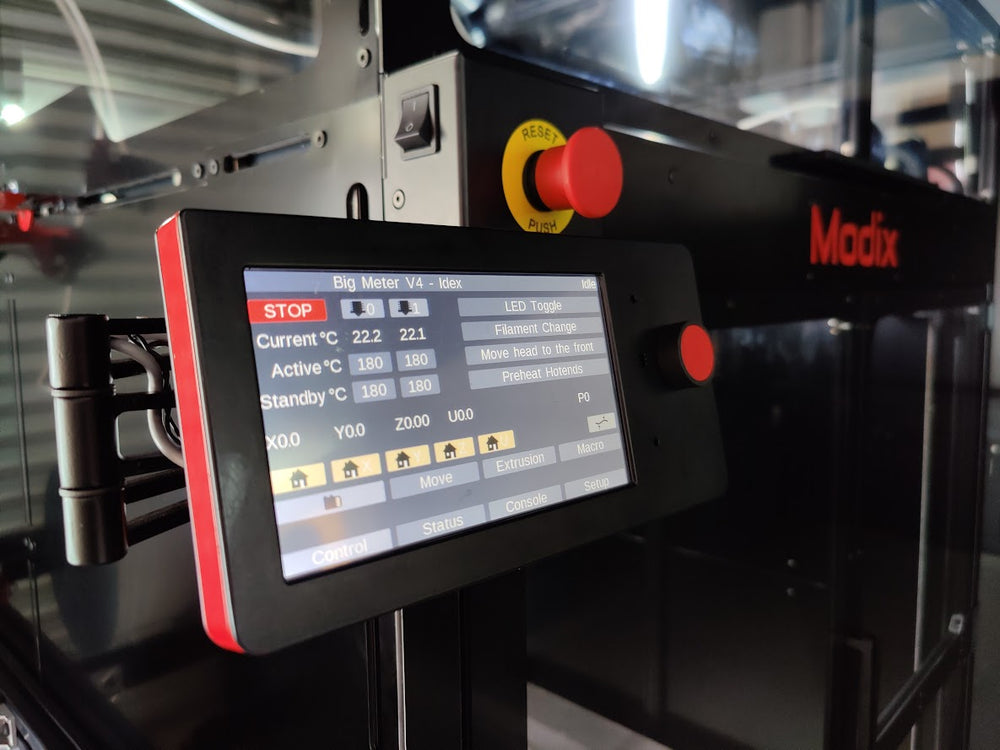

La Modix3D Big Meter V4 est équipée d’un bouton d’arrêt d’urgence qui réinitialise le contrôleur Duet et arrête immédiatement l’impression. Cela fournit une réponse directe au niveau matériel lorsqu’une impression doit être interrompue sans délai.

La plateforme Big Meter plus haute intègre également par défaut plusieurs fonctionnalités axées sur l’accessibilité :

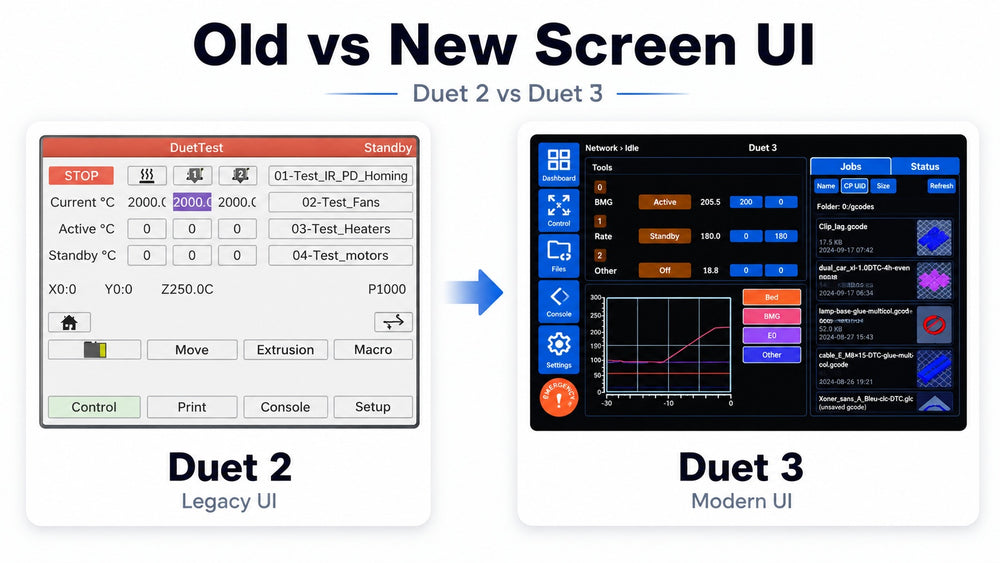

• Écran inclinable – monté sur un bras articulé pour faciliter la visualisation et l’accès aux commandes à différentes hauteurs de travail, et utile pendant l’étalonnage lors de l’observation du comportement de la tête d’impression
• Interrupteur d’alimentation secondaire frontal – pratique lorsque l’imprimante est installée dans un coin étroit ou entre d’autres équipements
• Grand bouton de réinitialisation secondaire – améliore l’accès à la commande de réinitialisation

Stabilité améliorée de l’axe Z et précision des fins de course

Les imprimantes Modix de génération 4 utilisent des moteurs NEMA-23 plus puissants et des supports usinés CNC sur l’axe Z. Cette construction maintient le plateau plus fermement et contribue à un niveau de précision plus élevé.

Les interrupteurs de fin de course ont également été améliorés avec des capteurs optiques sur toutes les imprimantes de génération 4. Les fins de course optiques offrent une meilleure précision et une répétabilité accrue dans le temps, ce qui est particulièrement important pour la reprise d’une tâche après une coupure de courant.

Cheminement amélioré du tube PTFE pour réduire la friction

La plateforme de génération 4 améliore la gestion du PTFE en faisant passer le tube PTFE dans un guide à rouleaux. Maintenir le tube dans une position plus détendue aide à réduire la friction à l’intérieur du tube.

Pour quels usages la Big Meter V4 est la plus adaptée

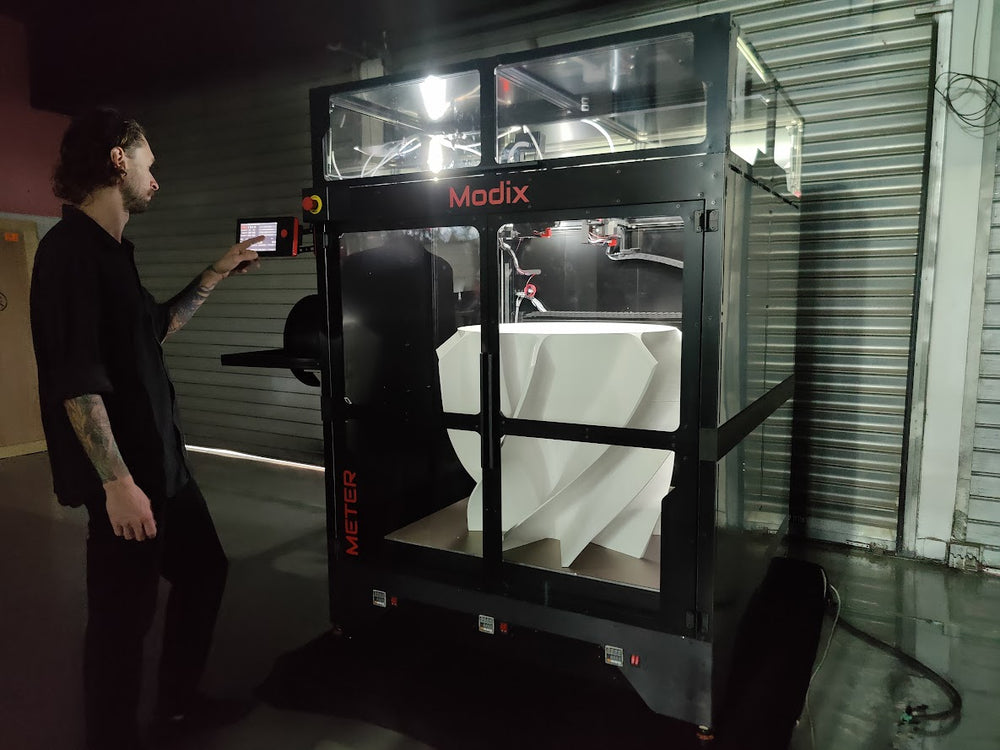

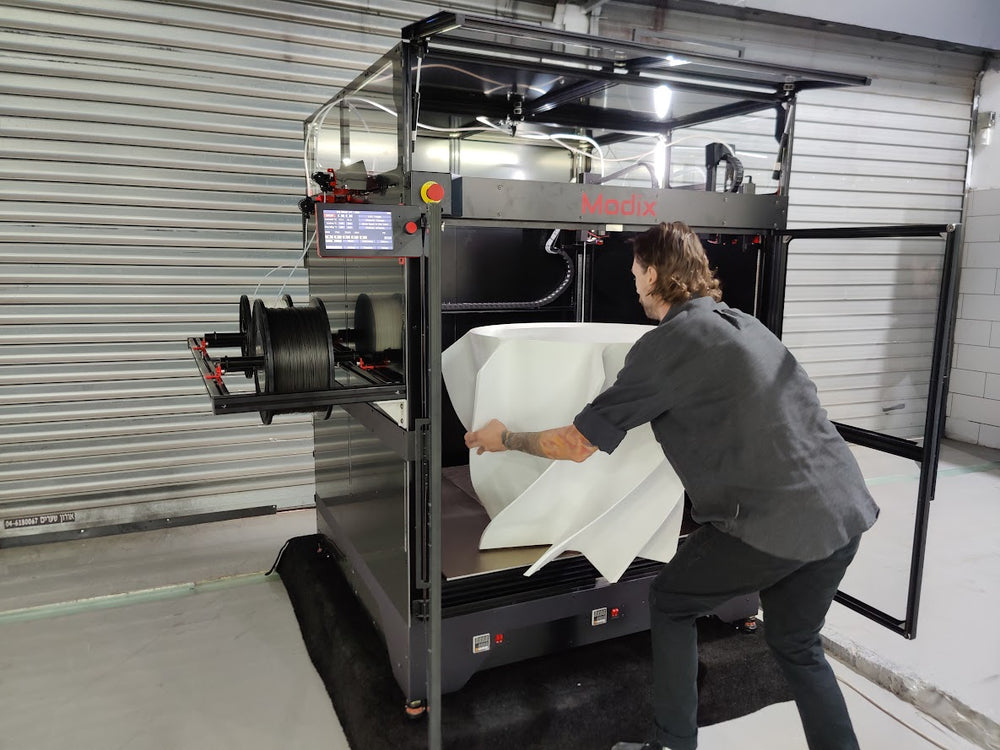

La Modix3D Big Meter V4 convient aux utilisateurs produisant de grands prototypes, des maquettes à l’échelle réelle, des pièces fonctionnelles de grande taille, des gabarits, des moules, des accessoires de décor, ainsi que des composants éducatifs ou d’ingénierie bénéficiant d’une impression en une seule pièce. Le grand format fermé, les fonctions d’étalonnage automatisé et les commandes frontales accessibles rendent également l’imprimante pratique pour les ateliers, les fermes d’impression, les laboratoires de prototypage et les environnements de fabrication traitant fréquemment des travaux de grande taille.

Pour les utilisateurs ayant besoin de flux de travail bimatériaux compatibles avec les supports, le module IDEX optionnel élargit les capacités de la machine pour des géométries internes plus complexes et des applications de supports solubles.
