Connecteur JST-SYP à 2 broches pour le câblage d’imprimantes et les connexions compactes fil à fil

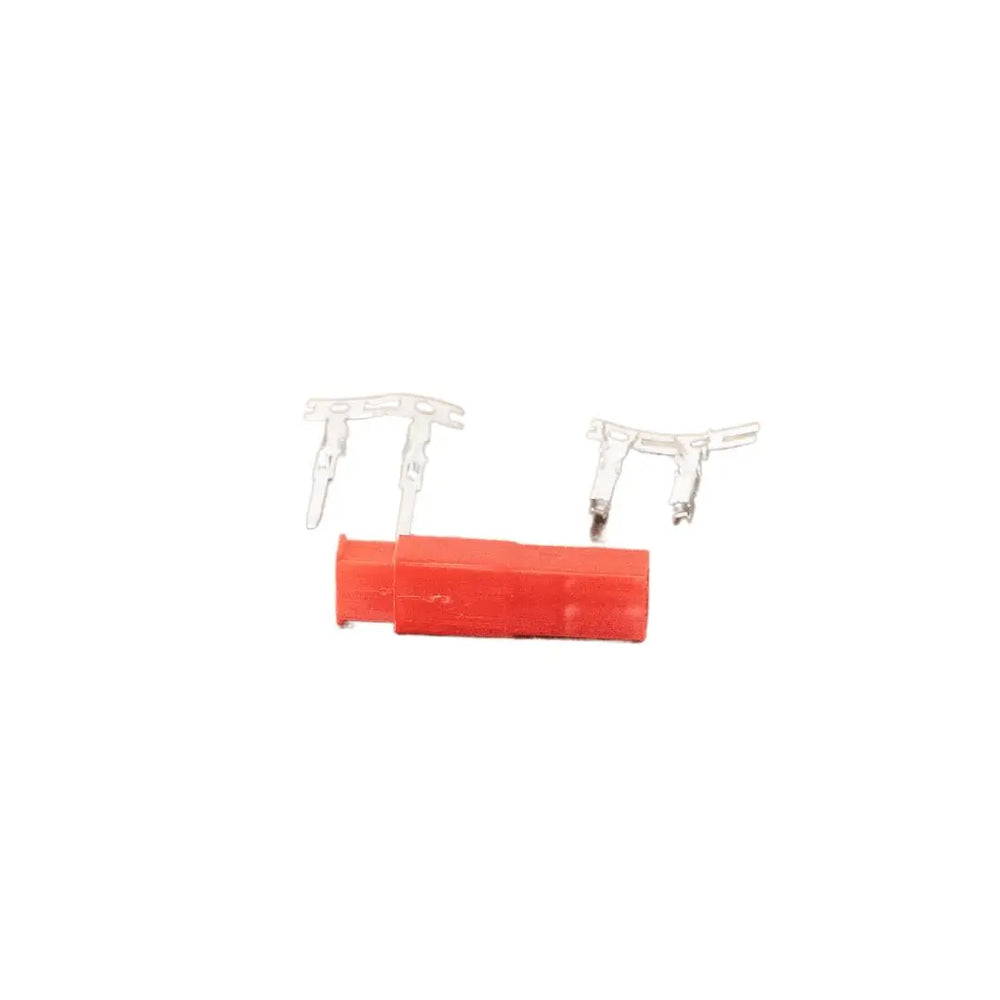

Le connecteur JST-SYP 2 broches à sertir soi-même M+F est un ensemble de connecteurs à sertir mâle et femelle rouges utilisé pour le câblage d’imprimantes, en particulier pour relier le câblage aux cartes contrôleur. Le connecteur est conçu pour des connexions compactes fil à fil et ne doit pas être utilisé pour des applications à fort courant.

Le connecteur SYP-RCY est un connecteur compact fil à fil à pas de 2,5 mm destiné à une variété de circuits, notamment les circuits de signal et les circuits d’alimentation, dans des équipements électriques de plus en plus compacts.

Caractéristiques principales du connecteur JST-SYP RCY

• format de connecteur à 2 broches pour des connexions simples à deux fils
• Boîtier JST-SYP rouge couramment utilisé dans le câblage des imprimantes et de l'électronique
• conception à pas de 2,5 mm adaptée aux assemblages électriques compacts
• Connexion à sertir pour la préparation et l’assemblage de fils personnalisés
• Le dispositif de verrouillage aide à sécuriser la connexion après l'insertion
• Méthode de contact par ressort gratuit pour des performances de contact stables
• Insertion et retrait efficaces pour faciliter la manipulation du connecteur lors de l’assemblage et de l’entretien

Comment assembler le connecteur JST-SYP à 2 broches

L’assemblage nécessite de dénuder l’isolant du fil et de sertir les broches sur chaque conducteur. Après le sertissage, orientez la broche de façon que le loquet soit face à l’ouverture sur la face du connecteur, puis insérez la broche dans le boîtier jusqu’à ce qu’elle s’enclenche en place.

Utilisation habituelle de ce connecteur à sertir

Ce connecteur JST-SYP est couramment utilisé sur les imprimantes 3D et les équipements similaires où le câblage doit se connecter proprement aux cartes contrôleur. Le format compact fil à fil RCY convient également à d’autres projets électriques à faible courant qui utilisent des circuits de signal ou d’alimentation dans des conceptions à espace restreint.
