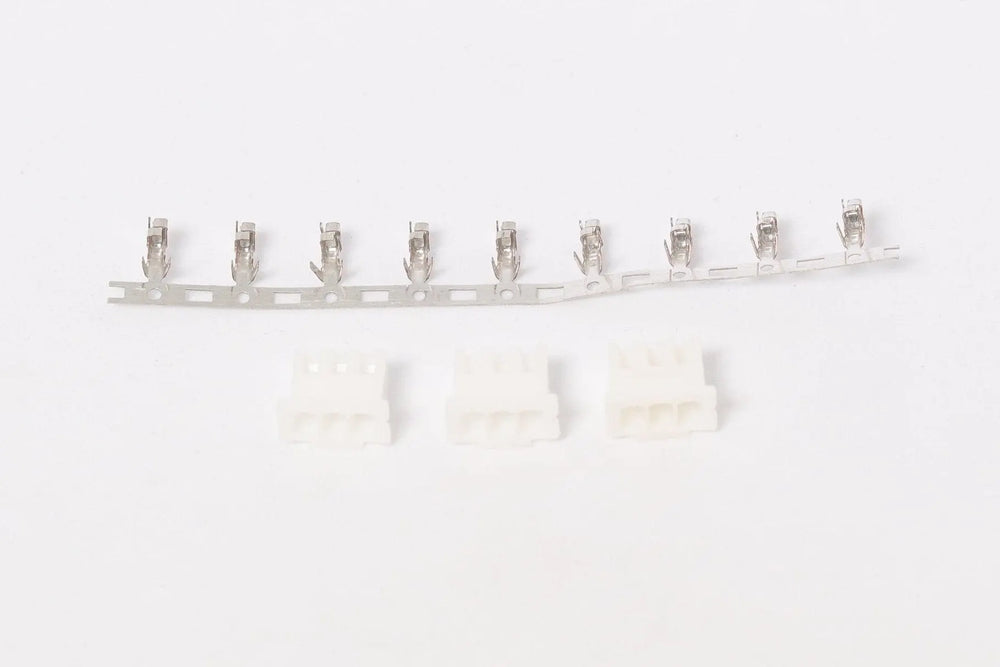

Le connecteur JST-XH 3 broches (pack de 5) est un ensemble de connecteurs électriques conçus pour des connexions fil-carte sûres et fiables dans diverses applications électroniques. Chaque pack comprend cinq connecteurs 3 broches, couramment utilisés dans les imprimantes 3D, les équilibreurs de batterie et autres appareils électroniques.

Caractéristiques principales :

Pas : 2,5 mm (distance entre les broches adjacentes).

Courant nominal : jusqu'à 3 A avec des fils AWG #22.

Tension nominale : 250 V CA/CC.

Plage de température : -25°C à +85°C.

Applications : Couramment utilisé pour connecter le câblage de fin de course à 3 fils aux cartes de contrôleur dans les imprimantes 3D et autres appareils électroniques.

Instructions de montage :

Pour assembler les connecteurs JST-XH :

1. Préparation du fil : dénudez l’isolant des extrémités du fil.

2. Sertissage : Fixez les broches de sertissage à chaque fil conducteur à l'aide d'un outil de sertissage approprié.

3. Insertion : Orientez la broche avec le loquet face à l'ouverture du boîtier du connecteur et insérez-la jusqu'à ce qu'elle s'enclenche.
