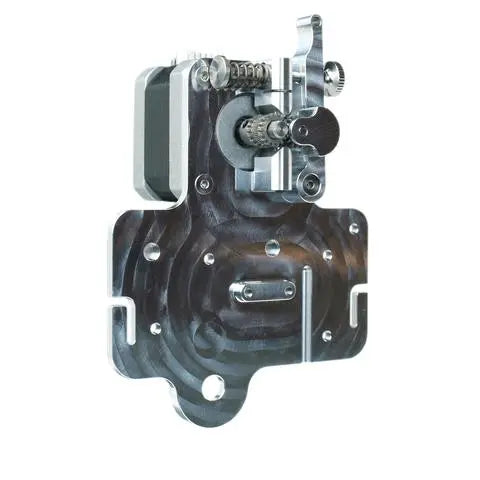

Fonction du Micro Swiss Direct Drive Extruder
Le Micro Swiss Direct Drive Extruder est un système d’extrudeur prêt à l’emploi pour les imprimantes Ender 5, qui transforme le chemin d’alimentation du filament en une configuration directe plus courte et plus contrainte. La conception est prévue pour une installation plug-and-play sans modification de l’imprimante.
Ce kit extrudeur seul est conçu pour améliorer le contrôle de l’extrusion, simplifier le chargement du filament et prendre en charge l’impression de filaments flexibles à grande vitesse et avec précision.
Principales caractéristiques de l’extrudeur direct pour Ender 5
- Installation prête à l’emploi : aucune modification requise pour la plateforme Ender 5.
- Aucun support imprimé ni entretoise : le système est conçu pour être installé sans pièces d’adaptation imprimées supplémentaires.
- Train à double entraînement : aide à maintenir une alimentation constante du filament.
- Engrenages en acier à outils trempé : fabriqués avec des engrenages usinés CNC pour un entraînement durable du filament.
- Prise du filament réglable : permet aux utilisateurs d’ajuster la force de serrage selon les différents matériaux.
- Chargement facile du filament : simplifie les changements de matériau et la configuration.
- Chemin de filament court et très contraint : améliore le contrôle entre les engrenages d’entraînement et la tête chauffante.
- Prise en charge des filaments flexibles : conçu pour imprimer des filaments flexibles à grande vitesse et avec précision.
- Contrôle d’extrusion exceptionnel : adapté aux impressions qui bénéficient d’une gestion plus précise du matériau.
- Corps léger en aluminium : conserve la solidité de l’ensemble de l’extrudeur tout en réduisant le poids ajouté.
Contenu du kit extrudeur seul
Le colis comprend le matériel et les composants d’extrusion nécessaires à l’ensemble direct drive Micro Swiss : 1 corps principal d’extrudeur, 1 levier d’extrudeur, 1 goupille à ressort, 1 ressort, 2 engrenages, 1 molette, 1 axe épaulé, 2 boulons M5 20 mm avec patch nylon, 1 boulon M5 30, 1 écrou frein nylon M5, 1 rondelle M5, 1 câble de rallonge, 3 vis de fixation moteur M3, 2 boulons M3, 2 écrous M3, 5 colliers de serrage, 1 support imprimé et 1 liner Capricorn biseauté.
Le moteur pas à pas et les galets ne sont pas inclus.
Cas d’utilisation du direct drive sur les imprimantes Ender 5
Cette configuration direct drive convient aux utilisateurs qui souhaitent un trajet de filament plus court pour mieux gérer les matériaux souples et flexibles. Le chemin contraint et le système d’engrenages à double entraînement la rendent également utile pour les utilisateurs recherchant un comportement d’extrusion plus contrôlé sur une machine de la série Ender 5.
La construction légère en aluminium rend l’extrudeur adapté à l’impression quotidienne, lorsqu’une configuration direct drive plus compacte est préférée à une alimentation à distance du filament.
Remarque d’installation avant commande
Les machines Creality récentes peuvent utiliser un moteur pas à pas d’extrudeur mis à jour. Avant de commander le kit, vérifiez le moteur d’extrudeur de l’imprimante ; si l’engrenage du moteur est emmanché à pression, un nouveau moteur pas à pas est nécessaire pour terminer l’installation.
Réglages de rétraction du slicer après installation du direct drive
Après l’installation du Micro Swiss Direct Drive Extruder, la distance de rétraction dans le slicer doit être modifiée. Pour les imprimantes de la série Ender 5, le réglage indiqué est de 1,5 à 2 mm à 50 mm/s.
La distance de rétraction ne doit pas dépasser 3,0 mm. Si la rétraction reste réglée sur 5,0 à 6,5 mm, le filament chaud peut être tiré dans la barrière thermique, où il peut durcir après avoir atteint la partie froide et provoquer un bourrage.
Spécifications techniques
| Compatibilité d'imprimante | Imprimantes de la série Ender 5 |
| Type d'installation | Système prêt à installer ; aucune modification requise |
| Système d'entraînement | Train à double entraînement |
| Matériau des engrenages | Acier à outils trempé |
| Fabrication des engrenages | Découpe de précision CNC |
| Prise du filament | Ajustable |
| Chemin du filament | Court, très contraint |
| Matériau du corps | Aluminium léger |
| Contenu de la boîte | 1 x Corps de l'extrudeuse principale ; 1 x Levier d'extrudeuse ; 1 x Goupille de ressort ; 1 x Ressort ; 2 x Engrenages ; 1 x Bouton ; 1 x Goupille d'épaulement ; 2 x Boulons M5 de 20 mm en nylon (patch) ; 1 x Boulons M5 de 30 mm ; 1 x Écrou de blocage M5 en nylon ; 1 x Rondelle M5 ; 1 x Câble d'extension ; 3 x Vis de fixation du moteur M3 ; 2 x Boulons M3 ; 2 x Écrous M3 ; 5 x Serre-câbles ; 1 x Support imprimé ; 1 x Insertion Capricorn biseautée |
| Non inclus | Moteur pas à pas et roues d'entraînement |
