Numérisation 3D sans marqueurs et sans fil avec modes de suivi et portatif
EinScan Trak est un système de suivi sans fil, à double forme et sans marqueurs, destiné à la numérisation 3D professionnelle. Il combine le mode de suivi et le mode scanner portatif dans une configuration portable unique, prenant en charge les flux de travail de rétro-ingénierie, de préservation du patrimoine culturel, de personnalisation automobile, de numérisation de grands objets, de conception de produits, d’inspection et de recherche.
Flux de travail de numérisation flexibles pour différentes tailles d’objets

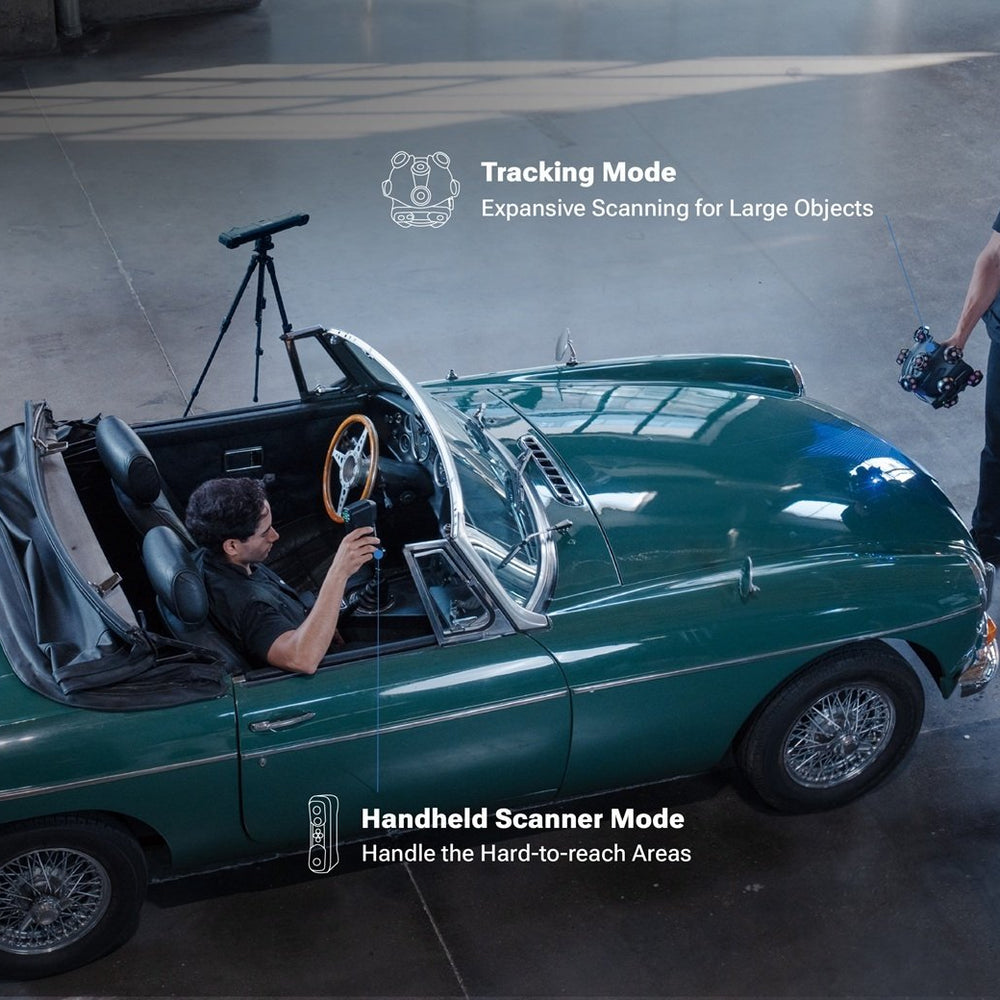

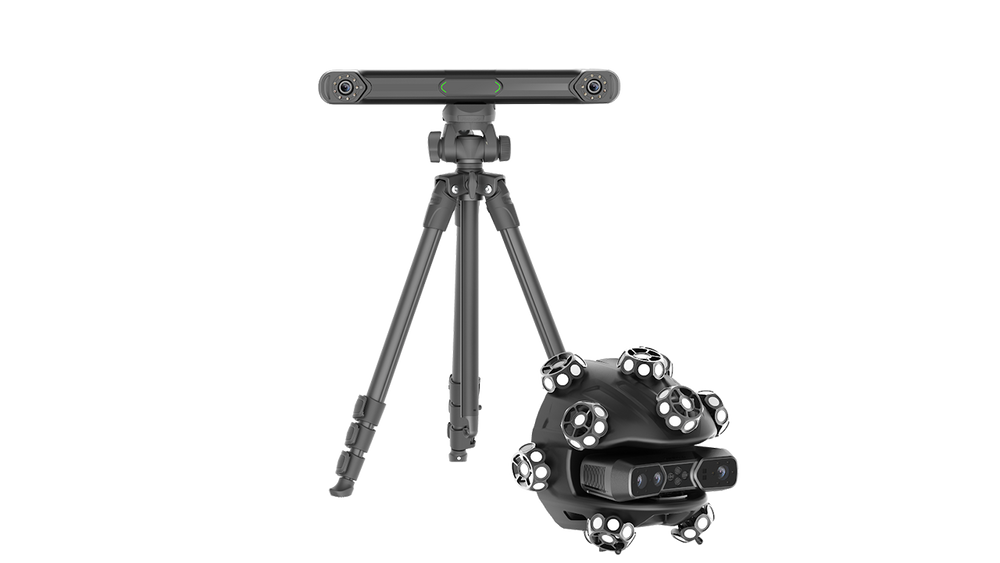

Le système EinScan Trak prend en charge une transition fluide entre le mode de suivi et le mode scanner portatif, avec ajustement en temps réel pendant la numérisation et fusion de résolution entre les modes. Le scanner portatif peut être détaché du cadre sphérique et utilisé indépendamment sans recalibrage, ce qui offre davantage de flexibilité pour les zones étroites et les objets de petite à moyenne taille.

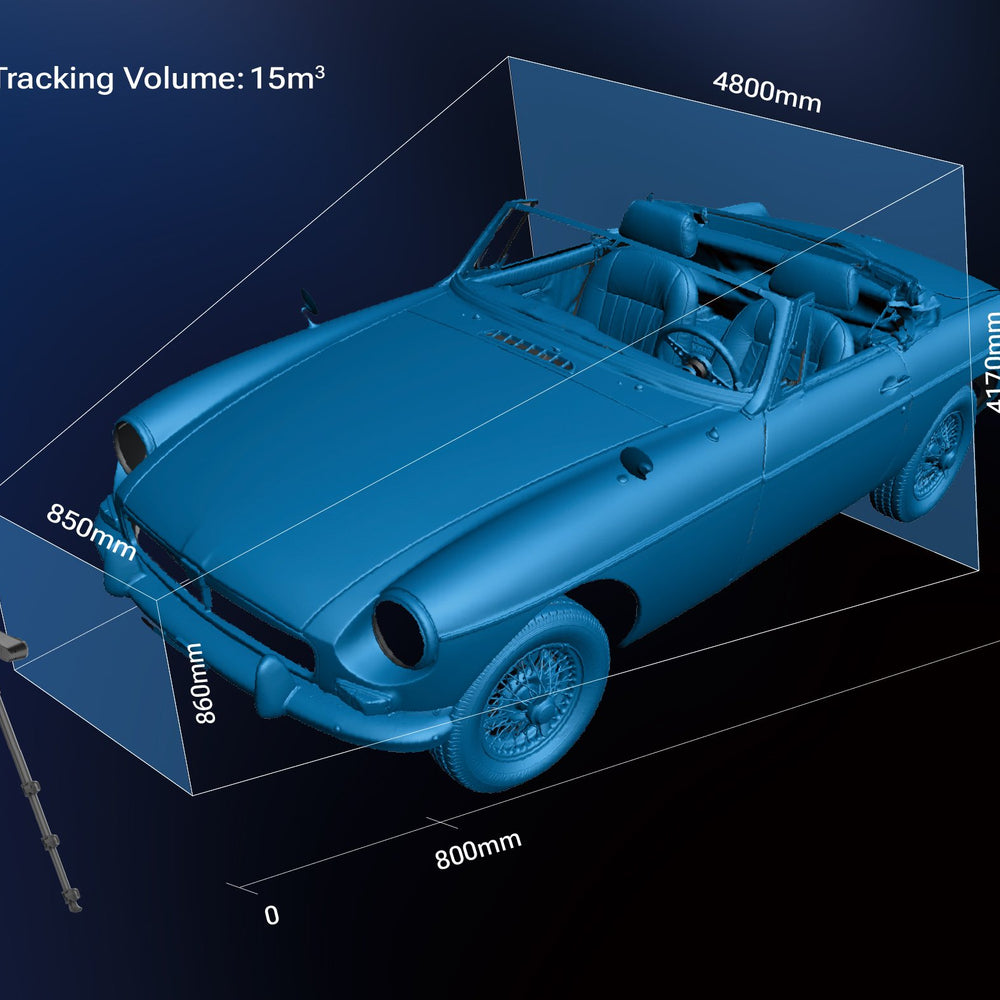

- Le mode de suivi prend en charge le scan sans marqueur dans le volume de suivi.

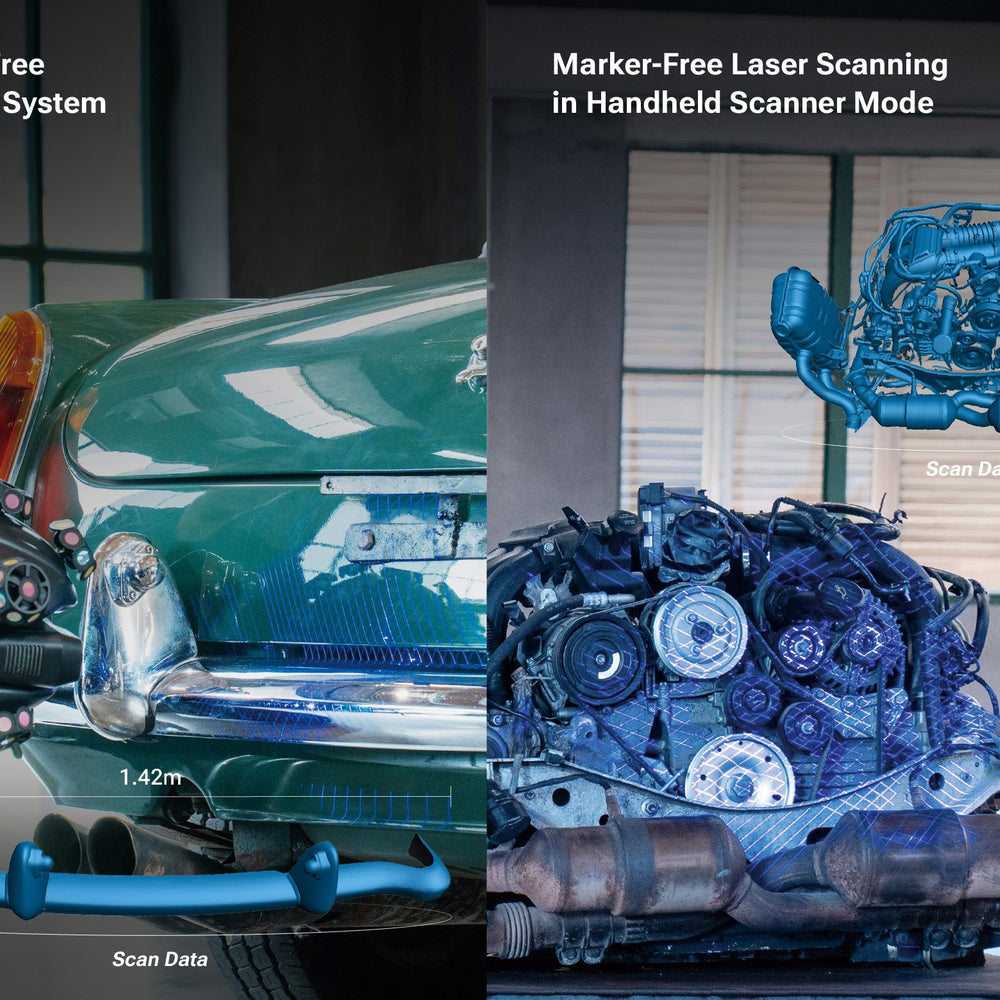

- Mode de scanner portatif prend en charge un balayage fluide sans marqueur sur les surfaces riches en détails.
- Démarrage en un clic et étalonnage facile favorisent un flux de travail simplifié.
Fonctionnalités de numérisation laser pour une capture détaillée

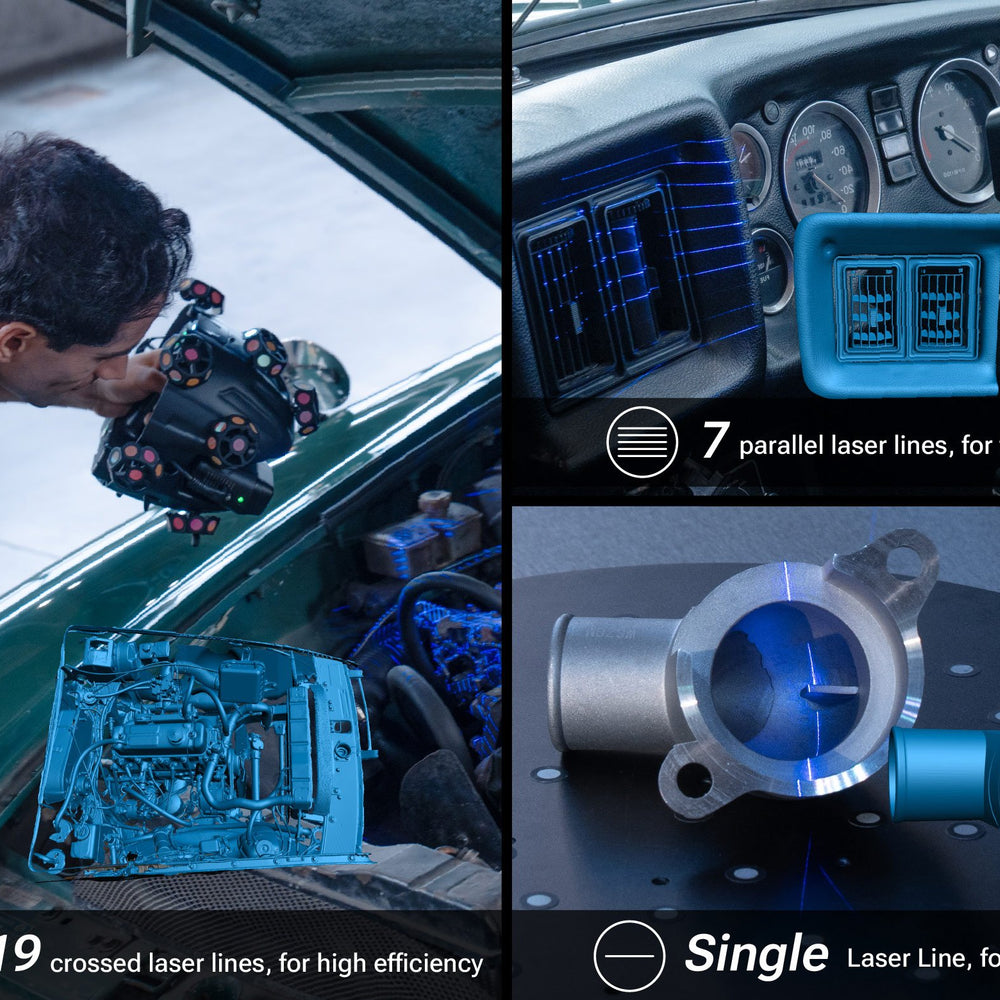

EinScan Trak utilise 19 + 19 lignes laser croisées pour une numérisation à grande vitesse, 7 lignes laser parallèles pour une capture détaillée et une seule ligne laser pour les zones profondes et les détails fins. Le système est conçu pour numériser les surfaces noires et réfléchissantes, y compris les jantes de voiture, et prend en charge une utilisation en extérieur comme en intérieur, y compris une forte lumière extérieure allant jusqu’à 110 000 lux.
Capture de textures en vraie couleur et compatibilité logicielle

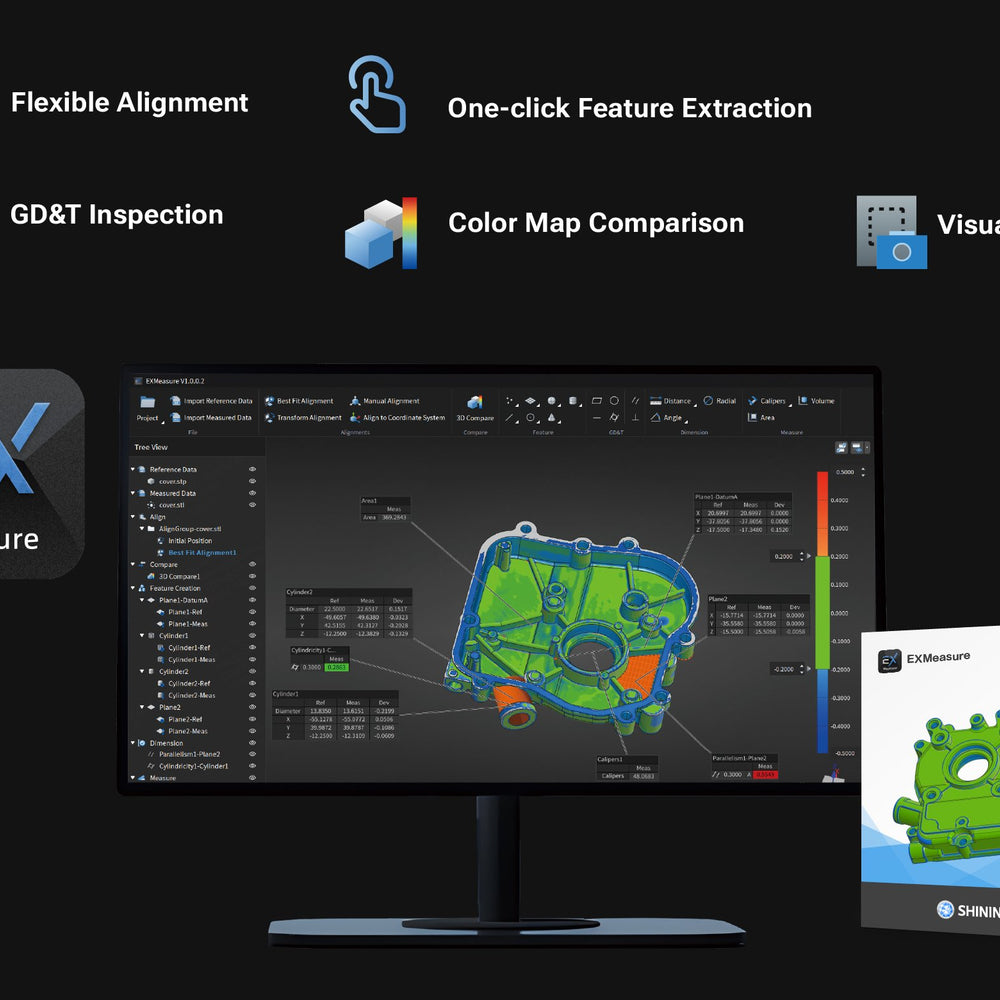

La caméra de texture intégrée de 5 MP capture les couleurs des objets et les détails des matériaux. EXScan Trak est le logiciel de numérisation de la série EinScan Trak, et les logiciels compatibles incluent EXMeasure pour la mesure 3D, Polyworks, Geomagic Control X, EXModel pour la rétro-ingénierie, BlueStar Mapping pour le mappage de textures, et Geomagic Design X.
Cas d’utilisation pour la numérisation et la mesure 3D

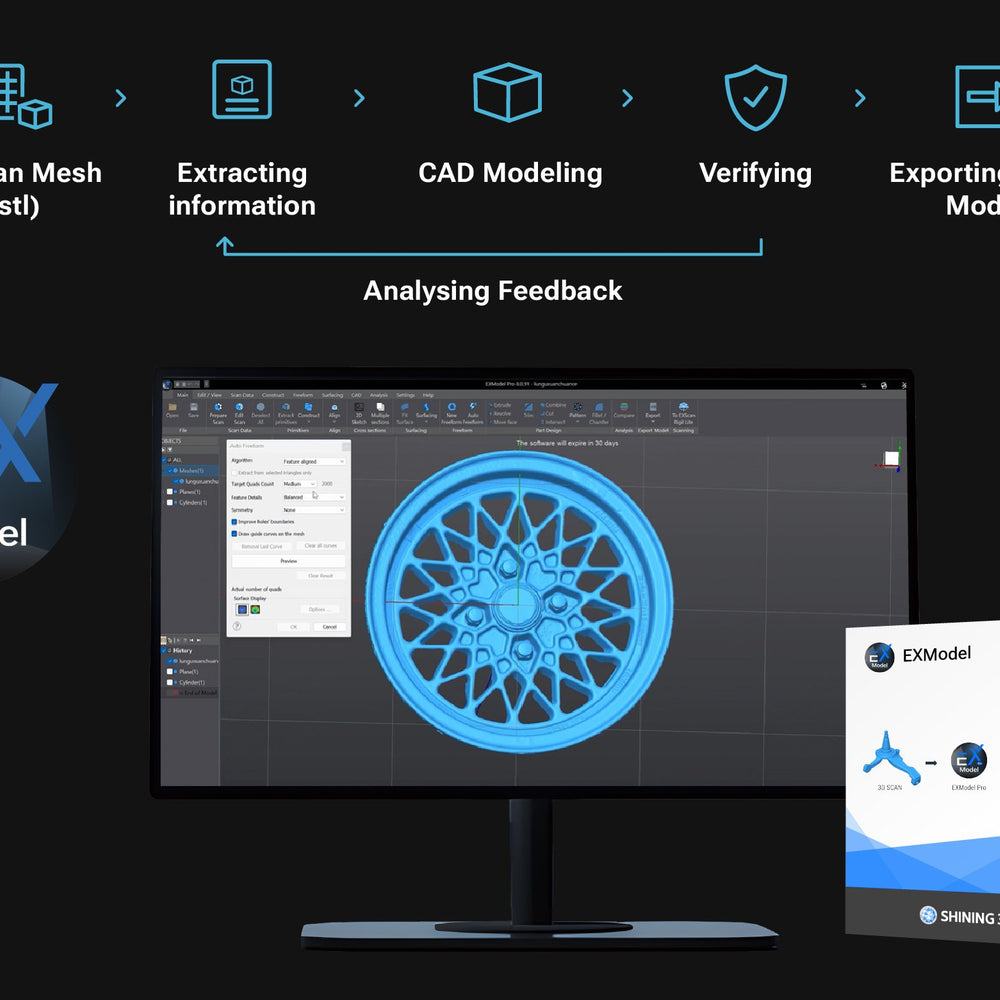

- Ingénierie inverse : Capturez des données de numérisation pour les flux de travail de modélisation CAO et l’analyse dimensionnelle.

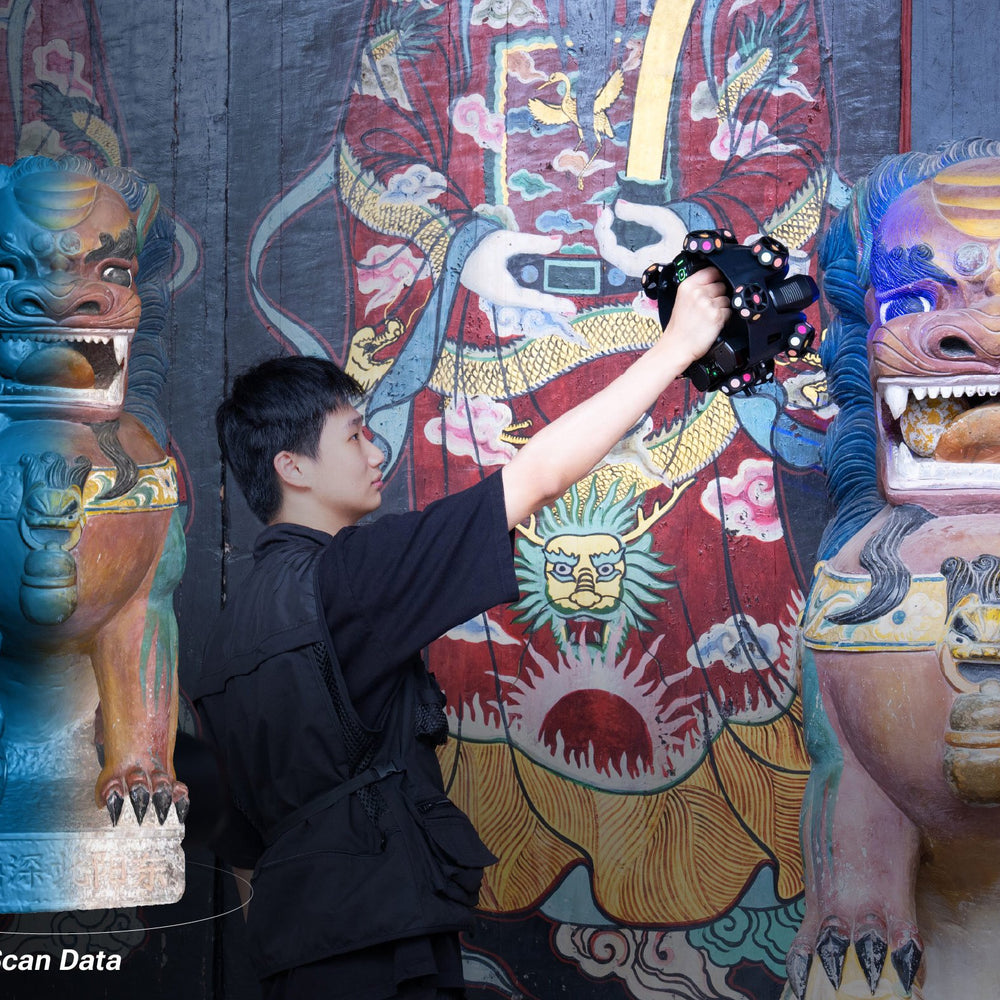

- Héritage et art : Consignez les détails de géométrie et de couleur pour la préservation, la restauration, la recherche et l’exposition numérique.

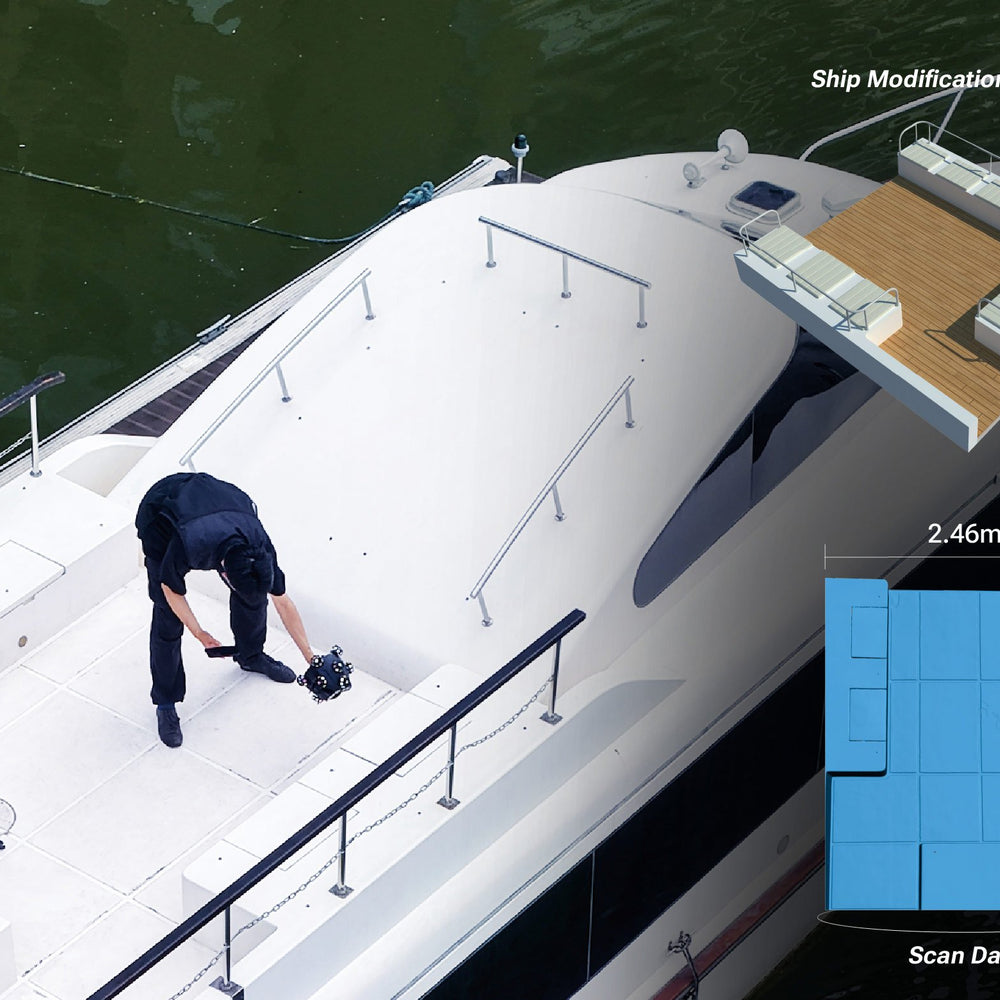

- Travaux automobiles et industriels : Numérisez de grandes pièces, des pièces sur mesure, des dispositifs de fixation, des prototypes et des surfaces complexes.
- Education et recherche scientifique : Prend en charge la capture, la mesure et l’analyse de données 3D dans les salles de classe et les laboratoires.
Spécifications techniques
| Précision volumétrique | Jusqu’à 0,1 mm |
| Scan à haute vitesse | Inclus (19 + 19 lignes laser croisées) |
| Scan détaillé | Inclus (7 lignes laser parallèles) |
| Scan des cavités profondes | Inclus (une seule ligne) |
| Résolution | 0,05 ~ 10 mm |
| Vitesse de scan | 2 630 000 points/s |
| Champ de vision maximal (FOV) | Mode de suivi : 4796 x 4174 mm à 4000 mm Mode de scanner portatif : 547 x 463 mm à 500 mm |
| Poids net | Tracker : 1,02 kg Scanner sphérique : 1,46 kg Scanner portatif : 0,48 kg |
| Certifications | CE, FCC, ROHS, WEEE, FDA, SRRC, IP50 |
